BA16K-500F-H9-D0
P/N 203793Échantillonneur de faisceau, 16 mm Ø, 500 W. UP19K-110F-H9-D0 inclus.
CARACTÉRISTIQUES CLÉS DE LA FAMILLE DE PRODUITS
Nouveau: Mécanique améliorée
Il est maintenant encore plus simple d'installer un échantillonneur de faisceau BA dans votre système optique. Les faces d'entrée et de sortie de tous les modèles BA16 comprennent désormais une ouverture filetée SM1 et quatre trous filetés M4 compatibles avec les systèmes de cage de 30 mm.
Contrôlez la puissance laser
Les capteurs CMOS présentent des seuils d’endommagement et des niveaux de saturation de faible amplitude. Vous devez donc impérativement contrôler la puissance de votre laser afin d’obtenir les meilleures mesures possible sans endommager la caméra BEAMAGE.
Échantillonnez votre faisceau laser
La série d’atténuateurs optiques BA fait appel aux réflexions de Fresnel sur deux coins orthogonaux afin de n’échantillonner qu’une petite fraction du faisceau incident. La polarisation et l’irradiance du faisceau incident sont conservées.
Possibilités multiples
- Surveillez simultanément la puissance et le profil de votre faisceau
- Diviseur de faisceaux insensible à la polarisation, sans rétroréflexion
- Prélèvement optique ; à utiliser avec nos détecteurs de puissance ou d’énergie
- Atténuateur pour tirer profit de nos détecteurs à haute sensibilité, comme ceux de la série M6 et de la série PH
Support compatible
Produits connexes
-
BEAMAGE-3.0
Caméra de profilométrie.
-
BEAMAGE-3.0-IR
Caméra de profilométrie avec recouvrement de phosphore pour l'infrarouge (1495-1595 nm).
-
BEAMAGE-4M
Caméra de profilométrie.
-
BEAMAGE-4M-IR
Caméra de profilométrie avec recouvrement de phosphore pour l'infrarouge (1495-1595 nm).
-
ND FILTERS
Filtre ND pour caméra BEAMAGE.
Inclus
-
COVER
Couvercle de protection pour surfaces optiques
-
Calibration
Certificat d'étalonnage
-
PWC
Certificat de Données de Correction Personnalisées
-
SM1-SM1
Coupleur de tube SM1
Capacités de mesure
-
Domaine spectral
200 - 2100 nm -
Atténuation équivalente
1/1700 -
Détecteur de puissance intégré
UP19K-110F-H5-D0 -
Matériau des coins optiques
Verre de silice UV, sans anti-reflet -
Déviation du faisceau résiduel
5.6° -
Correction de la polarisation
Oui (paire de prismes orthogonaux)
Seuils de dommage
-
Densité de puissance moyenne maximale
10 MW/cm² -
Densité d’énergie maximale
10 J/cm² -
Puissance maximale
500 W
Caractéristiques physiques
-
Refroidissement
Ventilateur -
Diamètre de l'ouverture
16 mm -
Dimensions
54H x 54H x 126D mm -
Poids
0,46 kg -
Filetage de raccordement
SM1 -
Adaptateur compris
Filet externe SM1
-
STAND-S-233
Support avec base 2 x 3 pouces, cylindre 3 pouces, pied en acier, 8-32 et ¼-20.
-
Aucun téléchargement n'est disponible pour ce produit.
CONSERVE LA POLARISATION

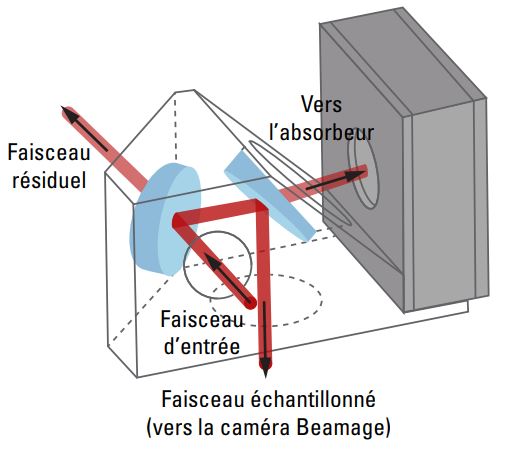

Les échantillonneurs de faisceau de la série BA exploitent la réflexion de Fresnel sur deux optiques afin d’isoler une faible fraction du faisceau initial. Puisque les deux prismes sont disposés de manière orthogonale, les états de polarisation S et P sont inversés à la deuxième réflexion, donc la différence de réflectivité entre les deux états s’annule. L’état de polarisation et l’irradiance du faisceau incident sont préservés. La déformation du front d’onde est négligeable et la puissance de sortie du laser est stable.
SURVEILLEZ LE PROFIL DE FAISCEAU ET LA PUISSANCE SIMULTANÉMENT
L’absorbeur de faisceau dans les modèles BA16K/BA32k est effectivement un détecteur de puissance étalonné. Branchez simplement ce détecteur dans un moniteur Gentec-EO pour mesurer et afficher la puissance relative en temps réel.
Pour obtenir une mesure de puissance absolue, vous devrez déterminer le facteur de correction de votre montage. Les étapes sont simples, mais il est à noter que le facteur de correction dépend de la polarisation, donc il sera seulement valide si la polarisation de votre faisceau est stable.
Nous offrirons bientôt la possibilité d’afficher la mesure de puissance directement dans le logiciel PC-Beamage, qui pourra alors calculer la densité de puissance.
CONCEPT MODULAIRE
Le port “sampled beam" (faisceau échantillonné) peut être connecté à la caméra Beamage via le tube adaptateur inclus. L’adaptateur est aussi compatible avec nos filtres ND pour de l’atténuation supplémentaire (conseillé pour les petits faisceaux de haute puissance). Un filtre ND4 est déjà inclus à l’achat d’une caméra Beamage.
Les atténuateurs optiques BA peuvent aussi être utilisés pour :
- ÉCHANTILLONNEUR DE FAISCEAU POUR LA MESURE DE PUISSANCE OU D’ÉNERGIE
- ATTÉNUATEUR POUR NOS DÉTECTEURS À TRÈS HAUTE SENSIBILITÉ, TELS QUE M6, PH, ETC.
- SÉPARATEUR DE FAISCEAU INSENSIBLE À LA POLARISATION ET SANS RÉFLEXION ARRIÈRE
